電動球閥
閥門首頁 > 產品展示 > 球閥 > 電動球閥 >
產品名稱：智能電動調節球閥[ 2016-03-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動二通調節球閥的詳細介紹
ZAJQ型智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、電動二通調節球閥主要零件材質
閥體：
形式 角型單座鑄造閥 公稱通徑 20-300mm 連接形式 PN1.6 4.0 6.4Mpa 連接形式 法蘭式按JB78-59 JB79-59 材料 HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥內組件：
閥芯形式 O型閥芯 流量特性 快開型 材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯 密封面材料 聚四氟乙烯、PPL、硬密封
三、電動二通調節球閥主要技術參數
公稱通徑（DN） 不同開度角下的Kv值 溫度 10o 20o 30o 40o 50o 60o 70o 80o 90o 50 2 4 9 17 32 60 97 151 215 80 6 11 22 44 83 155 250 389 550 100 9 18 35 71 133 248 398 620 890 150 20 40 8/0 160 300 560 900 1400 2000 200 36 72 143 286 737 1002 1611 2506 3580 250 57 113 226 453 848 1582 2543 3955 5650 300 81 163 325 651 1220 2278 3661 5695 8100
四、電動二通調節球閥執行機構和規格參數
類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 流量系數（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100 可調動作范圍 0-90o 允許壓差△P 小于公稱壓力(1.6MPa) 泄漏量Q 按AP1598標準測試 無泄漏 環境溫度℃ -20~60℃ 基本誤差 ±2.5% 回差 ±2.5% 死區 1% 可調范圍 250：1 350：1 配用執行機構 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60
產品訂貨須知：
一、①電動二通調節球閥產品名稱與型號②電動二通調節球閥口徑③是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定上海湖泉的電動二通調節球閥型號，請按電動二通調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.egdewmf.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
五、ZAJQ941型電動球閥外形尺寸
公稱通徑DN L D H L1 D1 b Z-Ød H1 L2 壓力 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 15 130/130/130 95 275 157 65 14/16/16 4-14 48 208 20 140/140/140 105 280 157 75 14/16/16 4-14 53 208 25 150/150/150 115 287 157 85 14/16/16 4-14 58 208 32 165/165/180 135 384 208 100 16/18/18 4-18 68 208 40 180/180/200 145 312 208 110 16/18/18 4-18 73 208 50 200/200/220 160 325 208 125 16/20/20 4-18 80 208 65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 256 80 250/250/280 195 365 256 160 20/22/22 8-18 98 256 100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256 125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256 150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256 200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 256 250 630 750 405 470 545 380 300 750 870 460 530 580 380
六、ZAJQ971超短型電動對夾式球閥外形尺寸
公稱通徑DN L H D D1 D2 b f L1 Z-Ød 15 35 275 90 65 45 14/16 2 157 4-12 20 38 280 100 75 55 14/16 2 157 4-12 25 42 287 110 85 65 14/16 2 157 4-12 32 50 297 130 100 78 16/18 2 208 4-16 40 60 312 145 110 85 16/18 3 208 4-16 50 70 325 160 125 100 16/20 3 256 4/8-16 65 95 335 180 145 120 18/22 3 256 4/8-16 80 118 365 190 160 135 20/22 6 256 8-16 100 140 400 215/230 210/220 155/160 20/28 3 256 8-16/20 125 175/195 420 245/270 210/220 185/188 24/28 3 256 8-16/24 150 210/260 440 280/300 240/218 210/218 24/28 3 256 8-20/24
注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa

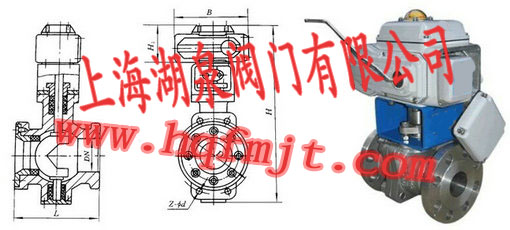

七、電動調節球閥外形及結構圖
